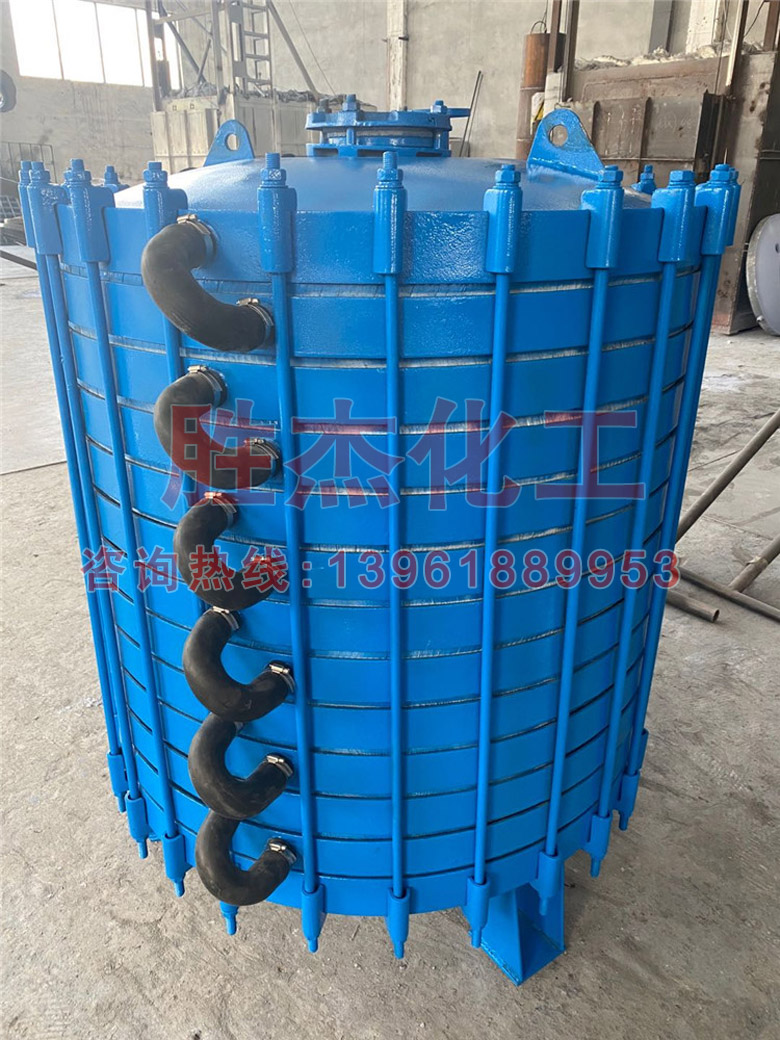

新型片式冷凝器
产品信息
公司主要生产的搪玻璃设备有：搪玻璃新型片式冷凝器、搪玻璃管道、搪瓷碟片式冷凝器、搪瓷管道、搪瓷塔节、列管式冷凝器、螺旋板式换热器、钢衬四氟管道、搪瓷测温阀、搪玻璃设备、搪瓷设备、非标搅拌及各种非标设备等。敬请广大新老客户光临洽谈，并向多年关心我公司的新老客户致谢！
- 产品详情
技术参数
| 名称 | 夹套 | 器内 |
| 设计压力：Mpa | 0.35 Mpa | 0.15Mpa |
| 设计温度：℃ | -10 ℃～70 ℃ | 180 ℃ |
| 最高工作压力：Mpa | 0.35Mpa | 0.15Mpa |
| 最高工作温度：℃ | 200 ℃ | |
| 使用工作温度：℃ | -10 ℃～70 ℃ | 180 ℃ |
| 介质名称: | 水 | 强酸、弱酸、非剧毒气体、液体 |
| 搪玻璃层厚度： | 0.8mm—1.5mm | |
| 传热系数：mm | 450Kcal/h㎡℃ | |
| 容器类别 | 常压 | 常压 |
| 换热面积：㎡/片 | 1㎡ | |
| 容器选用材料： | ﹠=6mm Q235B | |
管口表
| 符号 | 公称规格 | 用处名称 | 备注 |
| a | DN125 0.6 Mpa | 介质进口 | 根据客户选用DN125- DN150 |
| b | DN100 0.6 Mpa | 介质进口 | |
| c | DN40 0.6 Mpa | 冷却水出口 | |
| d | DN40 0.6 Mpa | 冷却水出口 |
新型片式冷凝器(NW-1型)技术要求
1、本产品选料、制造、检验和验收按HG2432规定进行。
2、冷凝水夹套内部装配新型装置，提高冷凝效果。
3、焊接按JB/T4735-197《钢制焊接常压容器》进行焊接。焊接表面应无气孔、裂纹、咬边、夹渣等缺陷及焊部表面均匀、平滑、无毛刺、焊磂等。
4、制造完毕应进行750 C°—800 C°回火处理，使其去除焊接引力。
5、容器盖与容器底的夹层及单片夹层水压试验压力为0.35 Mpa。组装后必须再做容器内部的整体水压试验，本容器称压力为常压，做0.1Mpa水压试验；片间密封圈处应无泄漏。
6、容器所有搪玻璃都必须做20000伏磁层检测。
7、双头螺柱、螺帽紧固时必须按对角依次均匀拧紧，不准歪斜，严防松紧不一造成密封不良或损坏搪玻璃层。

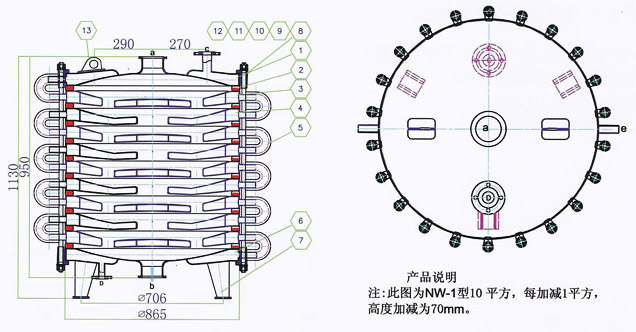

| 序号 | 图号及标准 | 名称 | 数量 | 材料 | 尺寸 | 备注 |
| 13 | NW-1-10 | 吊耳 | 2 | Q235B | ||
| 12 | NW-1-10 | 塔节夹头 | 44 | Q235B | 20 | |
| 11 | GB93-87 | 弹垫 | 44 | Q235碳素结构钢 | Φ20 | |
| 10 | GB95-85 | 平垫 | 44 | Q235B | Φ20 | |
| 9 | GB41-86 | 螺帽 | 44 | Q235B | M20 | |
| 8 | NW-1-08 | 丝杆 | 22 | Q345 | M20 | |
| 7 | NW-1-07 | 底脚 | 3 | Q235B | ||
| 6 | NW-1-06 | 底盖 | 1 | Q235B | ||
| 5 | NW-1-05 | 特制橡胶弯管 | 10 | Q235B | Φ38*Φ48 | |
| 4 | NW-1-04 | 新型大孔单片 | 4 | Q235B | ||
| 3 | NW-1-03 | 新型六空单片 | 5 | Q235B | ||
| 2 | NW-1-02 | 特制密封垫 | 10 | F4石棉不锈钢 | ||
| 1 | NW-1-01 | 顶盖 | 1 | Q235B | ∮=6mm | |
| 无锡市胜杰化工设备制造有限公司 | ||||||

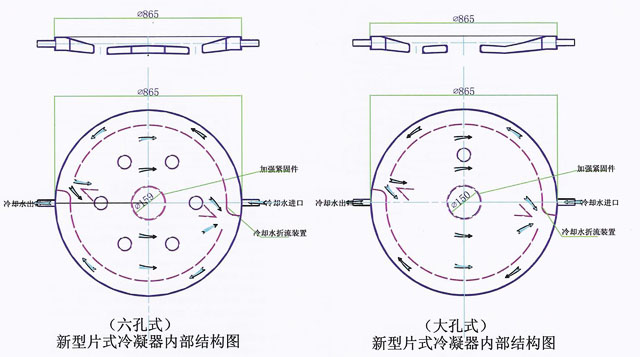

新型片式冷凝器内部结构图
